配料倉的布置方式

按配料倉的排布方法分為排庫方案和塔庫方案兩種。排庫是由諸多粉庫成一行排列，將各種粉料倉及下部稱量系統的軸線設在一個平面上；塔庫是將粉庫聚集在一個高層方形的建筑物中，在其中按原料的種類及需要，用鋼結構做成若干格子作為粉料倉，每種原料占據其中一至二格。在粉料倉下面有稱量部分，在稱量部分下面有混合機房。

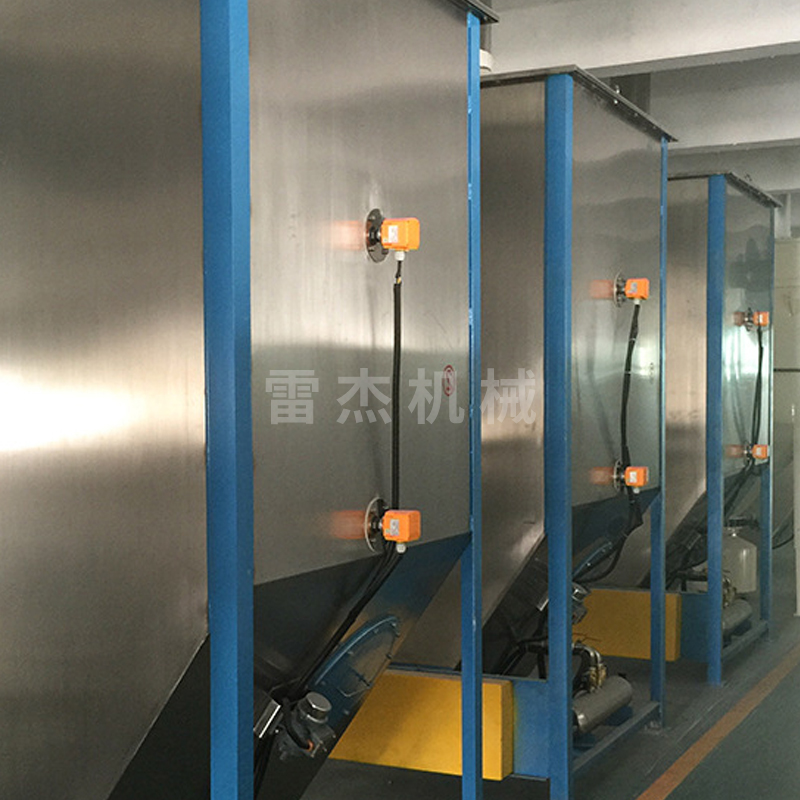

排庫方案

此方案主要用于一料一秤的場合。這種情況下，各種原料稱好后都經過

排庫方案

集料皮帶送入混合機。集料皮帶能使各種原料預混合，采用這種方式較大的優點是能合理安排各種原料進入混合機的先后順序。

生產實踐表明，影響配合料的混合均勻度的諸因素中，向混合機內加入原料的先后順序有非常重要的影響。原料加入混合機的先后順序是有講究的，一開始要盡量滿足原料在配合料中能充分地混合，不受其他原料的干擾。此外，要考慮到盡可能使粗粒度原料產生的分層作用不太明顯。這種對先后順序的要求決定了稱量系統中料倉、給料機和秤的布置方式，如圖所示。

排庫布置的優點是靈活方便，可以隨意增減料倉數，檢修方便。其缺點是占地面積較大，廠房的混凝土工程量大，水平輸送距離長，耗能大，相應收塵點增多，加大了建設費用。但由于優點突出且下料順序合理，更有利于配合料均化，多數廠家還是采用這種排布方式。

塔庫方案

塔庫方案主要適用于累計稱量方式，這時，各種物料都在同一臺秤或少數幾臺秤上稱量，然后進入混合機。當場地受到限制時可采用此種布置。

塔庫布置的優點是緊湊、占地面積小，輸送費用較低，減少操作維修費，粉塵易控制，收塵設備費少，操作方便，有利于混合機的選型。但是，塔庫廠房建筑高度較高，對地基的地耐力要求比較高，料倉容積和數量受到限制，擴建余地小。塔庫剖面圖如圖所示。

塔庫剖面圖

配料系統的廠房高度和面積應與生產工藝和配料量相適應。原料入倉后稱量與混合工序要實現機械化，其廠房高度應能滿足與之相適應的工藝布置的要求。考慮到配料方式和配料量的要求，其廠房一般應采用多層建筑的形式。在迎風面的墻上設開啟式側窗。并距地面有一定的高度，這是為了向廠房內送人較潔凈的新鮮空氣時，不致使沉降在地面和房間下部區域設備上的粉塵被再次揚起。

配料車間在多層建筑物內的豎向布置，一般是把料倉、篩分、除塵器布置在上層，稱量、混合部分次之，而下層一般是斗式提升機、皮帶機等。也就是說，在各層都可能有含塵的空氣，因此層間應考慮有消除空氣竄流的各項分隔措施。
